概述
我國3~35KV系統中存大如下幾種過電壓：斷路器動作過程上產生的操作過電壓、電容元件和非線性電感在一定條件下產生的諧振過電壓、雷擊時產生的大氣過電壓和單相接地時產生的弧光過電壓等。目前尚無針對這些過電壓的完整的保護方案，從而產生電纜放炮、電動機絕緣擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因，除了與系統中安裝的過電壓保護裝罝的性能有關外，系統本身的復雜性對過電壓裝罝的選擇有著重要的影響，對于不同的系統，選擇過電壓保護時需考慮系統輸電線路的類型，輸配電線路的網絡結構，負載的性質和系統的接地方式等等。
針對如此復雜的系統，難以孤立的使用某種或某幾種過電壓保護裝來抑制各種類型的系統過電壓，且這些不同廠家生產的過電壓保護產品，因保護特性不能相互匹配，而無法徹底有效的抑制系統過電壓。針對目前中壓系統過電壓防治的現狀，我公司研制生產了系統過電壓抑制柜/聚優柜，簡稱抑制柜/聚優柜，型號AYTYG-Y/J,該柜可消除系統中過電壓保護元件及裝罝的保護死區，優化系統過電壓的保護特性。
適用范圍
該抑制柜/聚優柜/PT柜適用于發電、變電和用電企業的3~35KV電力系統，并可替代電壓互感器柜、專用避雷器柜等。
工作原理
該抑制柜/聚優柜/PT柜適用于發電、變電和用電企業的3-35KV電力系統，并可替代電壓互感器柜、專用避雷器柜等。抑制柜/聚優柜/PT柜內采用我公司研制的專用元件一一尖峰過電壓吸收器，能夠有效平緩過電壓的上升前沿并削平電壓尖峰，并能夠耐受過電壓產生的超大能星，該專用元件與本公司生產的過電壓保護器及消弧柜的保護特性相匹配，可以全面消除系統過電壓保護的死區。抑制柜/聚優柜/PT柜在正常運行時，柜內智能微機裝罝實時不間斷的檢測PT提供的電壓信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，智能微機裝罝利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次過電壓進行采集、判斷，及時準備地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關星接點信號，用于報螯。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護等功能。
當系統出諧振，抑制柜/聚優柜/PT柜智能微機裝罝根據系統諧振的不同頻率實現快速動作，輸出相應的開關墾接點，用于報警，并快速實現液晶顯示。抑制柜/聚優柜/PT柜具備RS485接口，配有標準的Modbus通訊規約，與用戶微機監控系統實現數據遠距離通訊和數據傳送。

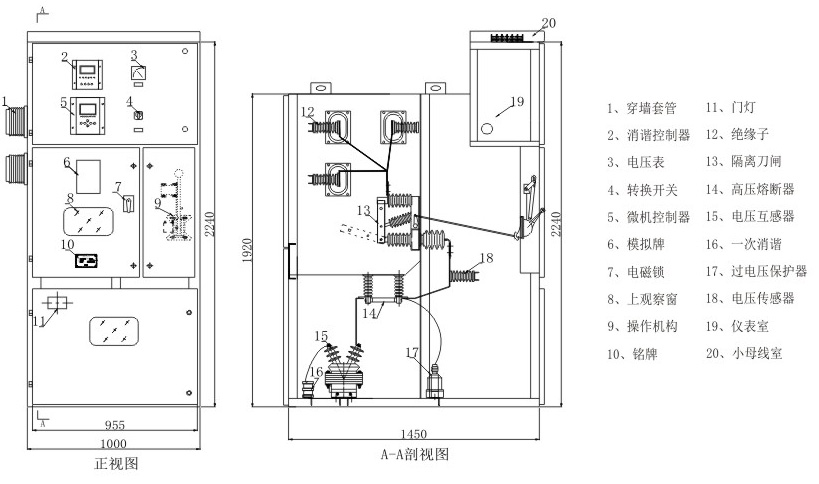

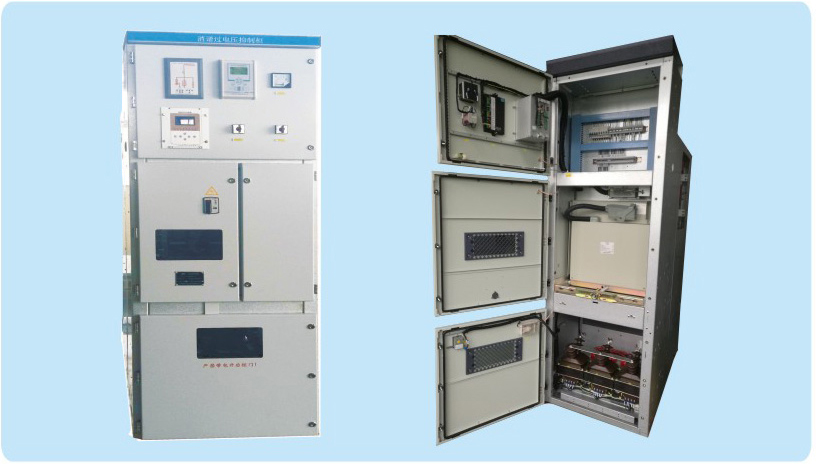

產品結構

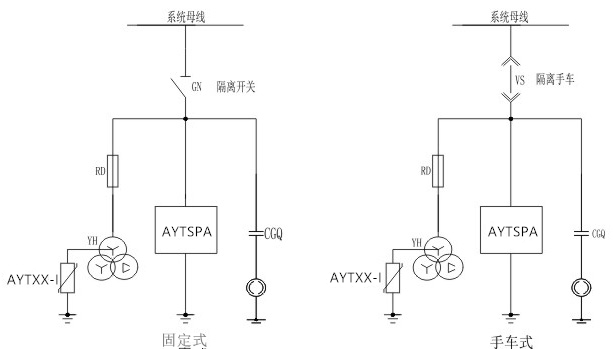

產品設計符號
產品特點
?該裝罝根據不同用戶的系統參數進行設計生產；
?消除系統過電壓保護死區；
?吸收大能星的系統過電壓；
?取代PT柜，性價比高；
?實時監測母線電壓，具有帶電顯示功能；
?模塊化設計，結構緊湊，技術先進，高速DSP核處理器使運算實時性和動作準備性得以保證；
?實時監控系統狀態，對出現異常運行狀態做出準備判斷，并及時輸出相應的開關星接點信號用于報螯；
?工業標準RS485通訊接口，可以向上位機傳送系統的運行狀態；
?故障追憶功能，顯示最近20次歷史故障記錄；
?具有良好的電磁兼容性適合在強電磁干擾的復雜環境中應用；
?雙硬件看門狗電珞確保軟件運行的可靠性；
?中文液晶顯示，運行狀態清晰，菜單式操作，方便易用；
使用條件
?環境溫度：-40^C~ + 70^C；
?大氣壓力：80-110KPa；
?空氣相對濕度：<90。/。（25C)、50% ( 40C)；
?海拔高度：<2000m,高原型可達到4000m；
?安裝地點應具有防御風、雨、沙和防塵設施；
包裝及運輸
包裝：一般采用木箱包裝，柜體底座固定在包裝箱地板上。
運輸：不宜在三級以下公路長距離運輸，必要時可拆散包裝，重要配件應在進行處理后方可采用公路運輸。
儲存：長期不用時，應儲存在干燥、通風的倉庫內，不宜在室外儲存。
